ПАКЕР МЕХАНИЧЕСКИЙ 2 ПВМ Пакер механический типа 2ПВМ предназначен для уплотнения колонны насосно- компрессорных и бурильных труб в обсадной колонне скважины при проведении операций по воздействию на пласт во всех макроклиматических районах по ГОСТ 16350-80.ТУ 26-16-246-88

Технические характеристики

	2ПВМ-118-50	2ПВМ-122-50	2ПВМ-136-50	2ПВМ-140-50
Наружний диаметр, мм	118	122	136	140
Максимальный перепад давления, мПа	50	50	50	50
Максимальное осевое усилие, кН
-посадки пакера	150	150	150	150
-освобождения пакера	80	80	80	80
Диаметр проходного отверстия, мм	50	50	60	60
Максимальная температура рабочей среды, 0С	150	150	150	150
Максимальный внутренний диаметр эксплуатационных колонн, мм	127.1	130.7	144.1	147.1
Условный диаметр обсадных труб, мм	146	146	168	168
Габаритные размеры (диаметр х длина), мм	133х725	133х725	147х740	150х740
Масса пакера, кг	25	26	32	34
Масса полного комплекта, кг	29	31	37	39

Наверх

---

ПАКЕР МЕХАНИЧЕСКИЙ 3 ПВМ Пакер механический типа 3ПВМ предназначен для уплотнения колонны насосно- компрессорных и бурильных труб в обсадной колонне скважины при проведении операций по воздействию на пласт во всех макроклиматических районах по ГОСТ 16350-80. ТУ 26-16-246-88.

Технические характеристики

	3ПВМ-118-50	3ПВМ-122-50	3ПВМ-136-50	3ПВМ-140-50
Наружний диаметр, мм	118	122	136	140
Максимальный перепад давления, мПа	50	50	50	50
Максимальное осевое усилие, кН
-посадки пакера	150	150	150	150
-освобождения пакера	80	80	80	80
Диаметр проходного отверстия, мм	48	48	59	59
Максимальная температура рабочей среды, 0С	150	150	150	150
Максимальный внутренний диаметр эксплуатационных колонн, мм	127.1	130.7	144.1	147.1
Условный диаметр обсадных труб, мм	146	146	168	168
Габаритные размеры (диаметр х длина), мм	140х910	140х910	160х956	160х956
Масса пакера, кг	28	28.5	35	35.5
Масса полного комплекта, кг	32.5	33	41	41.5

Наверх

---

ПАКЕР МЕХАНИЧЕСКИЙ 4 ПВМ Пакер механический типа 4ПВМ предназначен для уплотнения колонны насосно-компрессорных и бурильных труб в обсадной колонне скважины при проведении операций по воздействию на пласт во всех макроклиматических районах по ГОСТ 16350-80. Пакер 4ПВМ отличается от пакера 3ПВМ наличием шести шлипсов против четырех,а от пакера 2ПВМ двумя резиновыми манжетами против одной, что обеспечивает более надежную посадку в обсадной колонне.

Технические характеристики

	4ПВМ-118-50	4ПВМ-122-50	4ПВМ-136-50	4ПВМ-140-50
Наружний диаметр, мм	118	122	136	140
Максимальный перепад давления, мПа	50	50	50	50
Максимальное осевое усилие, кН
-посадки пакера	150	150	150	150
-освобождения пакера	80	80	80	80
Диаметр проходного отверстия, мм	48	48	59	59
Максимальная температура рабочей среды, 0С	150	150	150	150
Максимальный внутренний диаметр эксплуатационных колонн, мм	127.1	130.7	144.1	147.1
Условный диаметр обсадных труб, мм	146	146	168	168
Габаритные размеры (диаметр х длина), мм	135х840	135х840	153х875	153х875
Масса пакера, кг	27	27.5	4	34.5
Масса полного комплекта, кг	31.1	31.6	37.7	38.2

Наверх

---

ПАКЕР ДЛЯ ГИДРОРАЗРЫВА ПЛАСТА (ГРП)

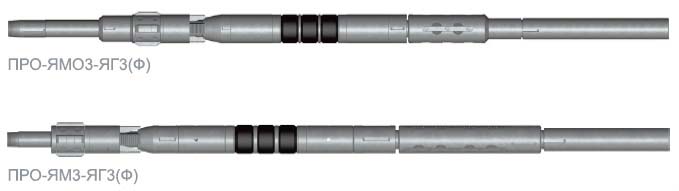

Пакер на 100 МПа механический с увеличенным проходным каналом осевой установки ПРО-ЯМО3-ЯГ3(Ф), поворотной установки ПРО-ЯМ3-ЯГ3(Ф)

Предназначены для герметичного разобщения интервалов ствола обсадной колонны и защиты ее от динамического воздействия рабочей среды в процессе проведения различных технологических операций.

ОБЛАСТЬ ПРИМЕНЕНИЯ

- для проведения ГРП и большеобъемного ГРП;
- для проведения опрессовки обсадной колонны и поиска негерметичности;
- для кислотной обработки пласта под давлением и других технологических операций.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Пакер ПРО-ЯМО3-ЯГ3(Ф) устанавливается в скважине механически, путем осевых перемещений колонны труб (не требует вращения НКТ), приводится в транспортное положение натяжением колонны труб; пакер ПРО-ЯМ3-ЯГ3(Ф) устанавливается в скважине механически, вращением колонны труб вправо на 1/4 оборота с одновременным перемещением вниз, приводится в транспортное положение натяжением колонн труб; для удерживания пакера от перемещения вверх служит верхнее гидравлическое заякоривающее устройство, которое приводится в действие после пакеровки скважины путем создания внутритрубного давления; оборудование многократного действия за одну СПО; высокая ремонтопригодность.

Шифр	Обсадная колонна		Наружный диаметр, мм	Диаметр проходного канала, мм, не более	Длина, мм, не более	Масса, кг, не более	Присоединительная резьба гладких НКТ, ГОСТ 633-80
	Условный диаметр, мм	Толщина стенок, мм					Верх (муфта)	Низ (ниппель)
ПРО-ЯМОЗ-ЯГЗ(Ф)-114	140	8-10	114	53	2898	104	73
ПРО-ЯМОЗ-ЯГЗ(Ф)-116	140	7-9	116			107
	146	10-12
ПРО-ЯМОЗ-ЯГЗ(Ф)-118	140	7-8	118			111
	146	9,5-11
ПРО-ЯМОЗ-ЯГЗ(Ф)-122	146	6,5-9,5	122			115
ПРО-ЯМЗ-ЯГЗ(Ф)-114	140	8-10	144		2173	88
ПРО-ЯМЗ-ЯГЗ(Ф)-116	140	7-9	116			90
	146	10-12
ПРО-ЯМЗ-ЯГЗ(Ф)-118	140	7-8	118			94
	146	9,5-11
ПРО-ЯМЗ-ЯГЗ(Ф)-122	146	6,5-9,5	122			102

Наверх

---

ПАКЕР ДЛЯ ПОДДЕРЖАНИЯ ПЛАСТОВОГО ДАВЛЕНИЯ (ППД)

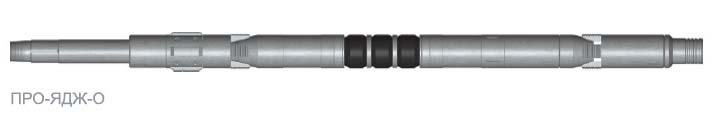

Пакер механический двухстороннего действия осевой установки ПРО-ЯДЖ-О (на 35 МПа)

Предназначен для герметичного длительного разобщения интервалов ствола обсадной колонны нагнетательной скважины и защиты ее от динамического воздействия закачиваемой воды.

ОБЛАСТЬ ПРИМЕНЕНИЯ

- для установки в нагнетательных скважинах;
- для длительной автономной (без связи с НКТ) изоляции требуемого к разобщению участка эксплуатационной колонны;
- для использования в многопакерных компоновках.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Пакер устанавливается в скважине механически, путем осевых перемещений колонны труб (не требует вращения НКТ), приводится в транспортное положение натяжением колонны труб; оборудование многократного действия за одну СПО; простота конструкции и обслуживания.

Шифр	Обсадная колонна		Наружный диаметр, мм	Диаметр проходного канала, мм, не более	Длина, мм, не более	Масса, кг, не более	Присоединительная резьба гладких НКТ, ГОСТ 633-80
	Условный диаметр, мм	Толщина стенок, мм					Верх (муфта)	Низ (ниппель)
ПРО-ЯДЖ-O-114	140	7-10,5	114	50	2400	90	73	60
	146	10-12
ПРО-ЯДЖ-O-118	140	6-8	118			93
	146	9-11
ПРО-ЯДЖ-O-122	146	6,5-9	122			96
ПРО-ЯДЖ-O-140	168	8-11	140	62	2459	100	89	73
	178	13,7-15,0
ПРО-ЯДЖ-O-142	168	7,3-8,9	142			110
	178	12,7-15,0
ПРО-ЯДЖ-O-145	168	7,3-8,0	145		2487	120
	178	11,5-12,7
ПРО-ЯДЖ-O-152	178	6,9-10,4	152		2490	130
ПРО-ЯДЖ-O-182	219	7,7-14,2	182	80	2760	275	114
ПРО-ЯДЖ-O-204	245	9-15	204	90	2350	261	114

Наверх

---

ПАКЕР ДЛЯ ПОДДЕРЖАНИЯ ПЛАСТОВОГО ДАВЛЕНИЯ (ППД)

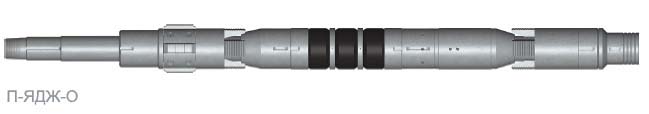

Пакер механический двухстороннего действия осевой установки П-ЯДЖ-О (на 25 МПа)

Предназначен для герметичного длительного разобщения интервалов ствола обсадной колонны нагнетательной скважины и защиты ее от динамического воздействия закачиваемой воды.

ОБЛАСТЬ ПРИМЕНЕНИЯ

- для установки в нагнетательных и эксплуатационных скважинах;
- для длительной автономной (без связи с НКТ) изоляции требуемого к разобщению участка эксплуатационной колонны;
- для использования в многопакерных компоновках.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Пакер устанавливается в скважине механически, путем осевых перемещений колонны труб (не требует вращения НКТ), приводится в транспортное положение натяжением колонны труб; оборудование многократного действия за одну СПО; простота конструкции и обслуживания.

Шифр	Обсадная колонна		Наружный диаметр, мм	Диаметр проходного канала, мм, не более	Длина, мм, не более	Масса, кг, не более	Присоединительная резьба гладких НКТ, ГОСТ 633-80
	Условный диаметр, мм	Толщина стенок, мм					Верх (муфта)	Низ (ниппель)
П-ЯДЖ-О-114	140	7-10,5	114	50	2110	74	73	60
	146	10-12
П-ЯДЖ-О-118	140	6-8	118			81
	146	9-11
П-ЯДЖ-O-122	146	6,5-9	122			86
П-ЯДЖ-O-140	168	8-11	140	62	2155	102	89	73
	178	13,7-15,0
П-ЯДЖ-O-142	168	7,3-8,9	142			105
	178	12,7-15,0
П-ЯДЖ-O-145	168	7,3-8,0	145		2178	115
	178	11,5-12,7
П-ЯДЖ-O-152	178	6,9-10,4	152		2490	160
П-ЯДЖ-O-182	219	7,7-14,2	182	80	2620	270	114
П-ЯДЖ-O-204	245	9-15	204	90	2650	281	114

Наверх

---

ПАКЕРЫ ДЛЯ ЭКСПЛУАТАЦИИ И ПРОВЕДЕНИЯ ТЕХНОЛОГИЧЕСКИХ ОПЕРАЦИЙ

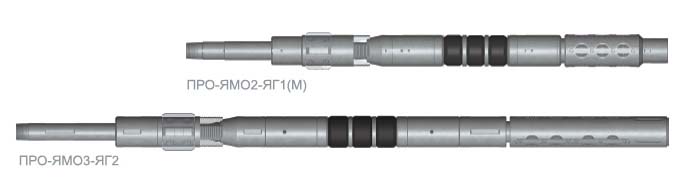

Пакеры на 100 МПа с механической осевой установкой ПРО-ЯМО2-ЯГ1(М), ПРО-ЯМО3-ЯГ2, ПРО-ЯМО3-ЯГ3(М)

Предназначены для герметичного разобщения интервалов ствола обсадной колонны и защиты ее от динамического воздействия рабочей среды в процессе проведения различных технологических операций.

ОБЛАСТЬ ПРИМЕНЕНИЯ

- для проведения ГРП;
- для проведения опрессовки обсадной колонны и поиска негерметичности;
- для кислотной обработки пласта под давлением;
- для проведения ремонтно-изоляционных работ и других технологических операций;
- для установки в нагнетательных и эксплуатационных скважинах.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Пакер устанавливается в скважине механически, путем осевых перемещений колонны труб (не требует вращения насосно-компрессорных труб (НКТ)), приводится в транспортное положение натяжением колонны труб; для удерживания пакера от перемещения вверх служит верхнее гидравлическое заякоривающее устройство, которое приводится в действие созданием внутритрубного давления; оборудование многократного действия за одну СПО; высокая ремонтопригодность.

Шифр	Обсадная колонна		Максимальный перепад давления на пакер, МПа	Наружный диаметр, мм	Диаметр проходного канала, мм, не более	Длина, мм, не более	Масса, кг, не более	Присоединительная резьба гладких НКТ, ГОСТ 633-80
	Условный диаметр, мм	Толщина стенок, мм						Верх (муфта)	Низ (ниппель)
ПРО-ЯМОЗ-ЯГ2-82	102	5,5-7	100	82	34	2000	49	60	48
ПРО-ЯМОЗ-ЯГ2-88	114	8,6-10,2		88		2079	53
ПРО-ЯМОЗ-ЯГ2-92	114	6,4-7,4		92			57
ПРО-ЯМОЗ-ЯГ2-100	127	9,2-10,7		100	40	2240	78
ПРО-ЯМОЗ-ЯГ2-104	127	6,4-7,5		104			85
ПРО-ЯМО2-ЯГ1(М)-112	140	9-11		112	46	2208	91	73	60
	146	12
ПРО-ЯМО2-ЯГ1(М)-114	140	8-10		114			92
ПРО-ЯМО2-ЯГ1(М)-116	140	7-9		116			93
	146	10-12
ПРО-ЯМО2-ЯГ1(М)-118	140	7,8		118			96
	146	9-11
ПРО-ЯМО2-ЯГ1(М)-122	146	6,5-9		122			98
ПРО-ЯМО2-ЯГ1(М)-136	168	10-12		136	58	2280	132	89	73
ПРО-ЯМО2-ЯГ1(М)-142	168	7-9		142			139
ПРО-ЯМО2-ЯГ1(М)-145	178	7-14	60	145		2398	165
ПРО-ЯМО2-ЯГ1(М)-158	194	7-14	50	158	66	2507	204	102	89
ПРО-ЯМО2-ЯГ1(М)-182	219	7,7-14,2	40	182	80	2540	264	114
ПРО-ЯМО2-ЯГ1(М)-204	245	9-15		204	90	2550	323
ПРО-ЯМОЗ-ЯГЗ(М)-114	140	8-10	100	114	59	2250	82,2	73
ПРО-ЯМОЗ-ЯГЗ(М)-116	140	7-9		116			84
	146	10-12
ПРО-ЯМОЗ-ЯГЗ(М)-118	140	7-8		118			85
	146	9-11
ПРО-ЯМОЗ-ЯГЗ(М)-122	146	6,5-9		122			88,8

Наверх

---

ПАКЕРЫ ДЛЯ ЭКСПЛУАТАЦИИ И ПРОВЕДЕНИЯ ТЕХНОЛОГИЧЕСКИХ ОПЕРАЦИЙ

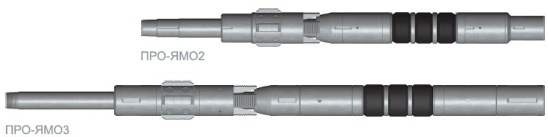

Пакер механический осевой установки ПРО-ЯМО2, ПРО-ЯМО3

Предназначены для герметичного разобщения интервалов ствола обсадной колонны и защиты ее от динамического воздействия рабочей среды в процессе проведения различных технологических операций.

ОБЛАСТЬ ПРИМЕНЕНИЯ

- для освоения и эксплуатации нефтяных, газовых и нагнетательных скважин;
- для проведения опрессовки обсадной колонны и поиска негерметичности;
- для кислотной обработки пластов под давлением;
- для проведения ремонтно-изоляционных работ и других технологических операций.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Пакер устанавливается в скважине механически, путем осевых перемещений колонны труб (не требует вращения НКТ), приводится в транспортное положение натяжением колонны труб; оборудование многократного действия за одну СПО; высокая ремонтопригодность.

Шифр	Обсадная колонна		Максимальный перепад давления на пакер, МПа	Наружный диаметр, мм	Диаметр проходного канала, мм, не более	Длина, мм, не более	Масса, кг, не более	Присоединительная резьба гладких НКТ, ГОСТ 633-80
	Условный диаметр, мм	Толщина стенок, мм						Верх (муфта)	Низ (ниппель)
ПРО-ЯМОЗ-82	102	5,5-7	100	82	34	1532	29	60	48
ПРО-ЯМОЗ-88	114	8,6-10,2		88		1611	32
ПРО-ЯМОЗ-92	114	6,4-7,4		92			35
ПРО-ЯМОЗ-99	127	7,5-10,7		99	40	1771	54
ПРО-ЯМОЗ-104	127	5,6-7,5		104		1672	56
ПРО-ЯМО2-112	140	9-11		112	46	1735	62	73	60
	146	12
ПРО-ЯМО2-118	140	7-8		118			64
	146	9-11
ПРО-ЯМО2-122	146	6,5-9		122			64
ПРО-ЯМО2-136	168	10-12		136	59	1814	83	89	73
ПРО-ЯМО2-142	168	7-9		142			84
ПРО-ЯМО2-145	178	7-14	60	145	58	1790	89
ПРО-ЯМО2-158	194	7-14	50	158	66	1897	97	102	89
ПРО-ЯМО2-182	219	8-14	40	182	80	1925	112	114
ПРО-ЯМО2-204	245	9-15		204	90	1935	126
ПРО-ЯМОЗ-114	140	7-10,5	100	114	59	1802	60	73
	146	10-12
ПРО-ЯМОЗ-118	146	6-8		116			61
	146	9-11
ПРО-ЯМОЗ-122	146	6,5-9		122			63

Наверх

---

ПАКЕРЫ ДЛЯ ЭКСПЛУАТАЦИИ И ПРОВЕДЕНИЯ ТЕХНОЛОГИЧЕСКИХ ОПЕРАЦИЙ

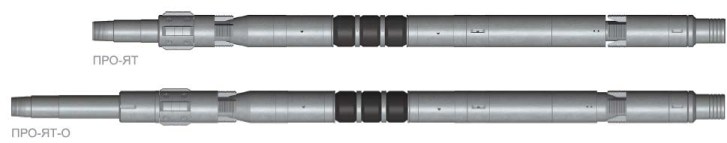

Пакер-трубодержатель механический двухстороннего действия осевой установки ПРО-ЯТ-О, поворотной установки ПРО-ЯТ (на 35 МПа)

ОБЛАСТЬ ПРИМЕНЕНИЯ

- для многократно повторяющихся технологических операций, связанных с созданием давления и прокачек жидкости со знакопеременным перепадом давления за одну установку пакера;
- для разделения пластов при одновременно-раздельной эксплуатации (ОРЭ) и одновременно-раздельной закачке (ОРЗ);
- для длительной автономной (без связи с НКТ) изоляции требуемого к разобщению участка эксплуатационной колонны;
- для установки в нагнетательных скважинах и других технологических операций на длительный срок, при которых происходит циклический перепад давления на пакер.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Пакер ПРО-ЯТ-О устанавливается в скважине механически, путем осевых перемещений колонны труб (не требует вращения НКТ), приводится в транспортное положение натяжением колонны труб; пакер ПРО-ЯТ устанавливается в скважине вращением колонны труб вправо на 1/4 оборота с одновременным перемещением вниз, приводится в транспортное положение натяжением колонны труб; устанавливается в скважине с помощью посадочного инструмента ИПМ; оборудование многократного действия за одну СПО; высокая ремонтопригодность.

Шифр	Обсадная колонна		Наружный диаметр, мм	Диапазон допустимых усилий при натяжении НКТ после посадки пакера, кН, (не более)	Диаметр проходного канала, мм, не более	Длина, мм, не более	Масса, кг, не более	Присоединительная резьба гладких НКТ, ГОСТ 633-80
	Условный диаметр, мм	Толщина стенок, мм						Верх (муфта)	Низ (ниппель)
ПРО-ЯТ-О-88	114	8,6-10,2	88	до 50	34	2321	58	60	48
ПРО-ЯТ-О-92		6,4-7,4	92				63
ПРО-ЯТ-О-114	140	7-10,5	114	50-120	50	2690	90	73	60
	146	10-12
ПРО-ЯТ-О-118	140	6-8	118				97
	146	9-11
ПРО-ЯТ-О-122	146	6,5-9	122				101
ПРО-ЯТ-О-140	168	8-11	140		62	2780	122	89	73
	178	13,7-15,0
ПРО-ЯТ-О-142	168	7,3-8,9	142				125
	178	12,7-15,0
ПРО-ЯТ-О-145	168	7,3-8,0	145		62	2845	136	89	73
	178	8,1-12,7
ПРО-ЯТ-114	140	7-10,5	114		50	2300	86	73	60
	146	10-12
ПРО-ЯТ-118	140	6-8	118				91
	146	9-11
ПРО-ЯТ-122	146	6,5-9	122				96
ПРО-ЯТ-140	168	8-11	140		62	2315	110	89	73
	178	13,7-15,0
ПРО-ЯТ-142	168	7,3-8,9	142				113
	178	12,7-15,0
ПРО-ЯТ-145	168	7,3-8,0	145			2460	116
	178	8,1-12,7

Наверх

---

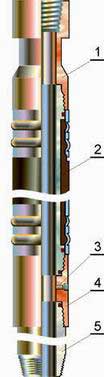

ПАКЕР ГИДРАВЛИЧЕСКИЙ ПРОХОДНОЙ С МАЛОГАБАРИТНЫМ КЛАПАННЫМ УЗЛОМ (ПГПМ1) Пакер типа ПГПМ1 предназначен для повышения качества изоляции продуктивных пластов при креплении скважин с целью предотвращения межпластовых перетоков и затрубных проявлений пластовых флюидов в период твердения цементного раствора, освоения и эксплуатации скважин. Пакер спускается в скважину в составе обсадной колонны и устанавливается в заданном интервале. Конструкция пакера ПГПМ1 имеет систему защиты от преждевременного срабатывания повышенной надежности. Для приведения пакера ПГПМ1 в действие не требуется перепада заколонного и внутриколонного давлений, что значительно расширяет область его применения, т.е. пакер может быть установлен как в верхних интервалах, так и в нецементируемых участках скважины. Кроме того, усовершенствованная конструкция клапанного узла пакера позволяет последовательно, снизу - вверх, приводить в действие несколько пакеров, устанавливаемых на одной обсадной колонне. Отличительная особенность пакеров ПГПМ1 в наличии системы ремонтно-профилактической допакеровки. Система приводится в действие при гидравлической опрессовке зацементированной обсадной колонны, позволяет регулировать герметизирующую способность пакера в процессе освоения или подземного ремонта скважины путем дозированного приращения объема жидкости в уплотнительном элементе. Основные элементы пакера ПГПМ: - верхний переводник; - уплотнительный узел; - узел защиты пакера от преждевременного срабатывания; - клапанный узел; - нижний переводник.

Технические характеристики

Показатели	ПГПМ1-146-1	ПГПМ1-168-1
	ПГПМ1-146-2	ПГПМ1-168-2
Наружный диаметр обсадной колонны, мм	146	168
Максимальный перепад давлений между разобщенными зонами при номинальном коэффициенте пакеровки (1,27), МПа	15,0/17,5*	15,0/17,5*
Диаметр проходного канала пакера, мм	124	144
Избыточное давление внутри уплотнительного элемента при пакеровке скважины, МПа	фев.15	фев.15
Максимальный коэффициент пакеровки	1,45	1,45
Максимальная рабочая температура, °С	100/150*	100/150*
Максимальное избыточное давление на корпус пакера, МПа:
- внутреннее	35	35
- наружное	30	30
Максимальная растягивающая нагрузка на корпус пакера, тс	85	95

Наверх

---

	ПАКЕР ПДМ1 Пакер типа ПДМ1 обеспечивает проведение двухступенчатого цементирования скважин с созданием герметичной перемычки над поглощающим пластом. Пакер предназначен для двухступенчатого или манжетного цементирования скважины с герметичной изоляцией поглощающих горизонтов или продуктивных пластов от вышерасположенного заколонного пространства скважины. Рабочая среда, в которой работает пакер в скважине - минерализованная пластовая вода, нефть и газ, тампонажный или буровой раствор с плотностью до 2,4 г/см3, обработанные химическими реагентами. Пакер спускается в скважину в составе обсадной колонны для одноразового использования и работает без обслуживания и ремонта. Пакеры двухступенчатого и манжетного цементирования ПДМ применяются в наклонном и горизонтальном стволе скважины, для ее манжетного цементирования при комплектации соответствующими для этих целей пробками. При заказе оговаривается "Для горизонтальных скважин". Основные элементы пакера: 1 - верхний переводник; 2 - защитная втулка; 3 - корпус клапана; 4 - верхнее седло; 5 - верхняя втулка; 6 - циркуляционные отверстия; 7 - срезные винты; 8 - нижняя втулка; 9 - нижнее седло; 10 - упорное кольцо; 11 - впускной канал; 12 - кожух; 13 - кольцевой поршень; 14 - фиксатор; 15 - секционный уплотнительный элемент; 16 - верхний и нижний упоры; 17 - корпус уплотнительного элемента; 18 - нижний переводник; 19 - верхняя (запорная) пробка; 20 - падающая пробка; 21 - нижняя продавочная пробка; 22 - патрубок с упорным кольцом.

Технические характеристики

Параметры	Шифр изделия
	ПДМ-146	ПДМ-146-1 ПДМ-146-2	ПДМ-168-2	ПДМ-168-1	ПДМ-168-3
Условный диаметр обсадной колонны, оборудуемой пакером, мм	146	146	168	168	168
Максимальный наружный диаметр пакера, мм	177+1,25	177+1,25	200+1,45	198+1,45	200+1,45
Длина пакера в рабочем положении, мм	3250	3320	3250	3250	3320
Длина пакера в транспортном положении, мм	3360	3430	3360	3360	3430
Масса пакера в рабочем состоянии, кг	190	210	220	230	250
Масса пакера в транспортном состоянии, кг	230	250	270	280	300
Присоединительная резьба по ГОСТ 632-80	ОТТМ-146	ОТТМ-146	ОТТМ-168	ОТТМ-168	ОТТМ-168

Наверх

---

ПАКЕР ГИДРАВЛИЧЕСКИЙ ПВ-ЯГ-Н-122-30 Предназначен для защиты эксплуатационных колонн от воздействия закачиваемой жидкости, а также от повышения давления при технологических операциях по воздействию на призабойную зону пласта в процессе эксплуатации нагнетательных, поглощающих и сбросовых скважин. Обеспечивает работу в обсадных колоннах с условным диаметром 146 мм. Пакер возможно устанавливать в любом интервале эксплуатационной колонны. Установка и снятие пакера осуществляется без вращения колонны насосно-компрессорных труб.

Технические характеристики

Технические условия	ПВ-ЯГ-Н-122-30 ТУ
Давление рабочее максимальное, кПа	30
Температура рабочей среды, не более, °С	100
Диаметр проходного сечения ствола пакера, не менее, мм	50
Диаметр наружных поверхностей металлических деталей, не более, мм	122
Длина, мм	1500

Наверх

---

ПАКЕР ГИДРАВЛИЧЕСКИЙ ПГМ-195 Предназначен для установки в необсаженных нефтяных и газовых скважинах при исследовании и изоляции зон поглощения. Состоит из 3-х основных узлов: якорного, уплотнительного и штуцерного.

Расшифровка обозначения:
П - пакер многократного использования;
ГМ - способ посадки пакера - гидромеханический;
195 - наружный диаметр пакера, мм;
16 - максимальный перепад давления, воспринимаемый пакером, МПа.

Технические характеристики

Технические условия	ТУ 3661-064-07538145-97
Перепад давления, воспринимаемый пакером, максимальный, кгс/см² (МПа):	160 (16)
Перепад давления при запакеровке, МПа	2...3
Осевая нагрузка на резиновый уплотнительный элемент при запакеровке, не менее, кН	120
Среда рабочая	вода, глинистый и цементный растворы
Температура рабочей среды, не более, °С	120
Диаметр проходного сечения ствола пакера, не менее, мм	80
Диаметр плашек в транспортном положении, не более, мм	193
Выход плашек в рабочее положение, не менее, мм	230
Резьба присоединительная:	3-147 ГОСТ 5286-75
Габаритные размеры, мм:
- наружный диаметр	195
- длина	2260
Масса, кг	172
Масса полного комплекта, не более, кг	198

Наверх

---

ПАКЕР РАЗБУРИВАЕМЫЙ СМЕННЫЙ ПРС-195 Применяется в качестве уплотнителя для разобщения затрубного пространства от зон поглощения при изоляции этих зон в скважинах диаметром 216 мм. Используется совместно с гидравлической головкой от комплекта пакера ПРМ-195 вместо сменного пакера ПРМ-195.040-01. Для обеспечения возможности применения пакера с открытым каналом, пакер комплектуется седлом ПРС-195.009 и пробкой ПРС-195.100 для глушения канала ствола пакера после тампонирования скважины. Расшифровка обозначения: П - пакер; Р - разбуриваемый; С - сменный; 195 - наружный диаметр пакера, мм.

Технические характеристики

Среда рабочая	вода, глинистый и цементный растворы
Диаметр проходного сечения ствола пакера, не менее, мм	95
Диаметр проходного сечения седла, мм	70
Наружный диаметр манжеты, мм	195
Резьба присоединительная:	для свинчивания с гидроголовкой трапециадальная левая Tr 100х5LH по ГОСТ9484-81
Давление внутри ствола при запакеровке пакера с заглушенным каналом ствола:
- максимальное, кгс/см²	90
- минимальное, кгс/см²	75
Диаметр скважины, мм:
- максимальный	224
- номинальный	216
Климатическое исполнение	УХЛ2
Габаритные размеры, мм:
- наружный диаметр	200
- длина	692
Масса, кг	31

Наверх

---

ИЗВЛЕКАЕМЫЙ ПАКЕР ПГЕ-1

Извлекаемый пакер ПГЕ-1 является полнопроходным, высокоэффективным, компрессионно устанавливаемым пакером: он используется для тампонажных работ, кислотной обработки, гидравлического разрыва пласта или испытания скважин. Пакер оснащен башмаками якоря плунжерного типа, трехэлементной системой пакеровки и внутренним перепускным клапаном большого диаметра для надежной и безаварийной эксплуатации. Пакер ПГЕ-1 может быть спущен самостоятельно или с извлекаемой мостовой пробкой. Во время проведения ремонтных работ в условиях высокого давления, пакер удерживается в месте посадки при помощи интегральной гидравлической системы зацепляющихся шлицов. Необходимое для работы системы давление отбирается не прямо из насосно-компрессорных труб, а из-под уплотняющих элементов, что предотвращает засорение ее шламом и цементом. Пакер ПГЕ-1 имеет интегральную перепускную систему, позволяющую компенсировать разность давления в пакере в момент его извлечения и обеспечивающую защиту гидравлических шлицов во время работы, а также более легкую циркуляцию, имеет автоматический замок для посадки и реализации его в транспортное положение в скважинах. Пакер может эксплуатироваться как в режиме “по часовой стрелке”, так и “против”.

Технические характеристики

Обозначение	Наружный диаметр колонны, мм	Внутренний диаметр колонны, мм	Наружный диаметр пакера, мм	Наружный диаметр калибрующих колец, мм	Присоединительные резьбы по ГОСТ 633-80
ПГЕ-1-104	114,3	103,9	95,3	96,5	В60
ПГЕ-1-116	127	115,8	101,6	108	В60
ПГЕ-1-128	139,7	128,1	114,3	120,1	В60
ПГЕ-1-132	146,1	132	114,3	120,5	В60
ПГЕ-1-154	168,3	153,6	141,2	143,7	В73
ПГЕ-1-166	177,8	166,1	146,1	158,2	В73
ПГЕ-1-178	193,7	178,4	158,8	168,3	В73
ПГЕ-1-228	244,5	228,6	206,2	215,9	В89
ПГЕ-1-322	339,7	322,9	295,2	307,8	В114

Наверх

---

ПАКЕР ПРОБКА ППМ2

Пакер-пробка ППМ2 предназначена для изоляции межколонного пространства в эксплуатационных колоннах диаметром 140 и 146 мм с целью освоения нижележащего газоносного, нефтегазоносного или нефтеносного пласта с последующей изоляцией его от вышележащих продуктивных пластов. При необходимости пакер-пробка может быть использована в качестве мостовой пробки при ремонте скважины, когда перепад давления на пакер-пробку снизу не превышает 30 МПа.

Технические характеристики

Параметры	Шифр изделия
	ППМ2-140	ППМ2-146
Условный диаметр обсадной колонны, мм	140	146
Минимальный внутренний диаметр обсадной колонны, мм	118	124
Максимальный внутренний диаметр обсадной колонны, мм	127	132
Глубина установки,м	0-5000	0-5000
Максимальный перепад давления между разобщаемыми зонами, в обсадной колонне, МПа	30	30
Наибольший наружный диаметр пробки, мм	112	118
Наименьший внутренний диаметр пробки, мм	20	20
Масса пакер-пробки, кг	23,2	24,8

Наверх

---

ИЗВЛЕКАЕМЫЙ ДВУХСЕКЦИОННЫЙ ПАКЕР ДЛЯ СЕЛЕКТИВНЫХ РАБОТ СПМ

Селективный интегральный пакер используется для изоляции определенной длины перфорации в стимуляционных работах и тестировании скважин. Сборка спускается в скважину с отключенным байпасовым элементом выше или ниже перфорации. Вращение труб НКТ в левую сторону приводит к закрытию байпаса и зацеплением с колонной нижними шлипсами. Требуемый вес трубы, нагружаемый на пакер пакерует пространство резиновыми элементами. Сборка может быть опрессована в неперфорируемой колонне. Пакер приводится в транспортное положение поднятием трубы и вращением вправо, для закрытия циркуляционного клапана и установки нижних шлицов в транспортное состояние. Если необходимо байпасовый элемент может быть открыт для циркуляции жидкости через пакер. Переустановка пакера в вышележащие интервалы может производиться поднятием инструмента и приложение нагрузки на него для работы снова. А для установки пакера в нижележащий интервал необходимо снять пакер и установить в транспортное положение для движения вниз.

Технические характеристики

Обозначение	Наружный диаметр колонны, мм	Внутренний диаметр колонны, мм	Наружный диаметр пакера, мм	Наружный диаметр калибрующих колец, мм	Присоединительные резьбы по ГОСТ 633-80
СПМ-104	114,3	103,9	95,3	96,5	В60
СПМ-116	127	115,8	101,6	108	В60
СПМ-128	139,7	128,1	114,3	129,1	В60
СПМ-154	168,3	153,6	141,2	143,7	В73
СПМ-166	177,8	166,1	146,1	158,2	В73
СПМ-228	244,5	228,6	206,2	215,9	В89
СПМ-322	339,7	322,9	295,2	307,8	В114

Наверх

---

ЯКОРЬ 2ЯГ Якорь 2ЯГ предназначен для удержания пакера на месте установки при проведении в скважинах ремонтных работ и операций по воздействию на пласт во всех макроклиматических районах по ГОСТ 16350-80.

Технические характеристики

	2ЯГ-118-50	2ЯГ-136-50
Наружный диаметр, мм	118	136
Перепад давления, мПа	50	50
Условный диаметр обсадных труб, мм	146	168
Максимальный внутренний диаметр обсадных колонн, мм	127,7	144,1
Максимальное осевое усилие, воспринимаемое якорем при 50 мПа, кНт	750	750
Диаметр проходного отверстия, мм	50	62
Температура рабочей среды, 0С	150	150
Длина, мм	510	510
Масса, кг	2,3	25

Наверх
